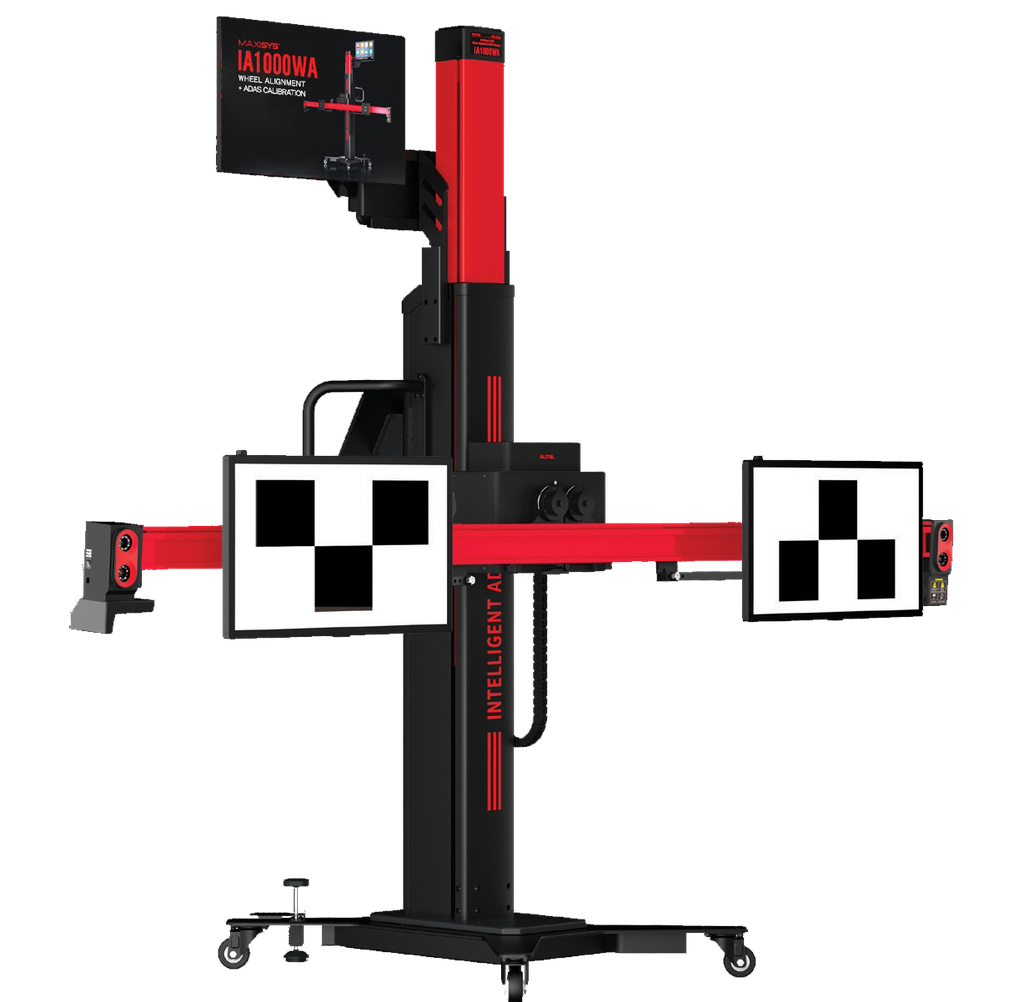

ADAS IA1000
Sistema automatizado de calibração ADAS, alinhamento de rodas e diagnóstico avançado. O IA1000 automatiza o posicionamento dos alvos e os ajustes da estrutura para reduzir o tempo de preparação. As câmaras óticas e o posicionamento assistido por laser ajudam a executar os procedimentos de calibração com precisão.
Características
Posicionamento automatizado da estrutura
O IA1000 integra calibração ADAS, alinhamento das quatro rodas e diagnóstico. Depois de colocar a estrutura dentro da zona de tolerância indicada, o sistema automatiza os ajustes finos necessários ao posicionamento dos alvos.
- Ajuste robotizado longitudinal, vertical e transversal.
- Controlo da inclinação, rotação e distância entre alvos.
- Compensação automática das irregularidades do piso.
Alvos físicos ou digitais
A estrutura aceita painéis LDW físicos e monitores digitais de 27 polegadas. A apresentação automática do alvo e o ajuste do brilho facilitam a preparação da calibração.
- Câmaras óticas para medição e acompanhamento.
- Posicionamento de padrões BSD, ACC e AVM assistido por laser.
- Validação da posição do alvo antes de iniciar a calibração.
Medição e documentação
O fluxo de trabalho apresenta instruções gráficas desde a preparação do veículo até ao relatório final. A plataforma MaxiSYS Ultra S2 permite associar o diagnóstico aos procedimentos de calibração.
- Medição de convergência, sopé, avanço e parâmetros adicionais de alinhamento.
- Registo da posição dos alvos e relatórios de diagnóstico antes e depois da intervenção.
- Configurações de equipamento adaptadas à calibração LDW, a outros sistemas ADAS e ao alinhamento.
Dados técnicos
| Monitores digitais compatíveis | 27 polegadas |
|---|---|
| Câmaras de posicionamento | 6 |
| Precisão de alinhamento declarada | 0,02° |
Documentação
Documentos originais do fabricante, no idioma disponibilizado em cada ficheiro.
