Graduação e deslocamento
Escala angular de ±60° e placas superiores com cerca de 34 cm de diâmetro. O movimento lateral permite acompanhar a deslocação da roda durante a viragem.

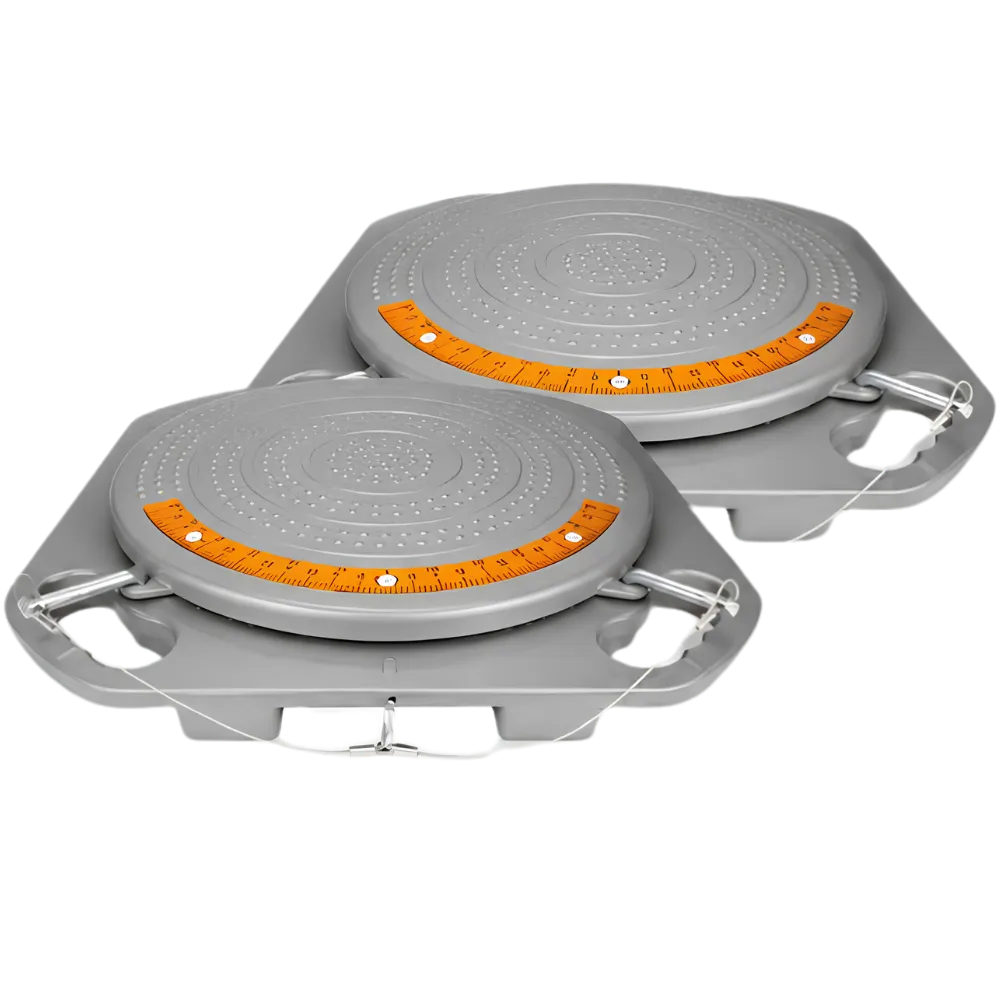

WA-Plates — pratos de alinhamento, par
O conjunto WA-Plates inclui dois pratos giratórios de alinhamento de rodas. Cada prato suporta até 2 toneladas, correspondendo a 4 toneladas por par. A altura aproximada de 5 cm facilita a integração no posto de alinhamento, respeitando a configuração e os limites de carga da instalação.
Pratos fornecidos2
Capacidade por prato2 t
Capacidade por par4 t
Altura≈ 5 cm
Na oficina
Os pratos permitem a rotação das rodas durante o processo de alinhamento. A graduação até 60° para cada lado e o deslocamento lateral aproximado de 2,5 cm desde o centro acompanham o movimento. Confirme a carga aplicada a cada prato: a capacidade do par não aumenta o limite individual.
Conjunto de dois pratos
A ficha inclui dois blocos de apoio e duas pontes de transição. Verifique a integração destes elementos no seu posto de trabalho antes da utilização.
Especificações técnicas
| Pratos fornecidos | 2 |
|---|---|
| Capacidade por prato | 2 t |
| Capacidade por par | 4 t |
| Altura | ≈ 5 cm |
| Diâmetro da placa superior | ≈ 34 cm |
| Graduação angular | ± 60° |
| Deslocamento lateral desde o centro | ≈ 2,5 cm |
| Acessórios incluídos | 2 blocos de apoio e 2 pontes de transição |
Perguntas frequentes
Os 4 t são por prato?
Não. O limite indicado é 2 t por prato e 4 t para o par. A carga individual deve ser sempre respeitada.
Que acessórios acompanham o conjunto?
A ficha fornecida indica dois blocos de apoio e duas pontes de transição, além dos dois pratos giratórios.
Referência: WA-PlatesVer ficha completa →
